快速高低温湿热试验箱适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元器件在温度快速转变的情况下检验产品的各项性能指标

一、产品名称 快速温度变化试验箱（非线性）

二、产品型号 AP-KS-225D5

三、控制仪表 7英寸超大触摸AP-900智能可程式温湿度控制器：120组程式，每组程式100段，可以设置程式全部循环,部分循环，程式连接，设定程式终了动作,设定待机动作。可USB连接U盘实时记录试验数据，导出试验历史数据，导入图片。标配RS232通信界面,通信速度最大115200bps，(可选配RS485，通讯距离最长1.2km，最多可以连接99台)。

四、试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性物质试样的试验或

储存生物试样的试验或储存强电磁发射源试样的试验或储存。

五、试验箱特点

★本设备主要由控制面板、配电盘、保温隔层、送风机、加热器、冷冻机组合而成，主要规格可分为6种标准尺寸及10种不同条件之规范。

★控制器可经由选配LAN界面与计算机连线，使用者可以在计算机荧幕上设计程序、收集测试资料与记录、呼叫程序执行、遥控机器开关机、USB等功能。

★利用多翼式送风机强力送风循环，避免任何死角，使室内温度分布均匀。

★完备的安全保护装置，假如异常状况发生时，控制器荧幕上即自动显示故障状态，切

断电源开关，并提供故障排除方法。

六、容积、尺寸和重量

6.1. 内容积 225L

6.2. 内箱尺寸 500*750*600mm      (W* H *D)

6.4. 外型尺寸(约) 1050*1850*1100 mm  (W* H *D)

6.3.增加开孔 开于设备 左侧 直径200mm*1个，并配加热除霜装置

6.4. 重  量 约400㎏

七、快速高低温湿热试验箱性能指标

7.1. 测试环境条件 机器周围环境温度维持在+5~+35℃之间，相对湿度：≤85%；气压：86kPa～106kPa正常大气压力。

7.2. 满足标准

·GB/T10589-2008低温试验箱技术条件

·GB/T10586-2006湿热试验箱技术条件

·GB/T10592-2008高低温试验箱技术条件

·GB/T2423.1-2008低温试验Aa , Ab

·GB/TT2423.2-2008试验B:高温试验方法.

·GB/T2423.3-2006(IEC68-2-3)恒定湿热试验 Ca

·MIL-STD810D方法502.2

·GB/T2423.4-2008（MIL-STD810）方法507.2程式3

·GJB150.9-1986军用设备环境试验方法-湿热试验

·GB2423.34-2012、MIL-STD883C方法1004.2温湿度组合循环试验

7.3.温度范围 -60℃～+150℃(-40~+80℃快速升降)（水冷式）

7.4.湿度范围 20 %～98 % R.H(分布范围如下图）

7.5. 降温速率 非线性升温5℃/min（空载)

7.6. 升温速率 非线性降温5℃/min（空载)

7.7. 温度稳定度 ±0.5℃

7.8. 温度解析精度 0.01℃

7.9. 湿度控制精度 ±2%R.H

7.10. 湿度解析精度 0.1%R.H

7.11. 温度均匀度   ±2.0℃

7.12. 湿度均匀度   ≤±3%R.H（+2、-3%RH）

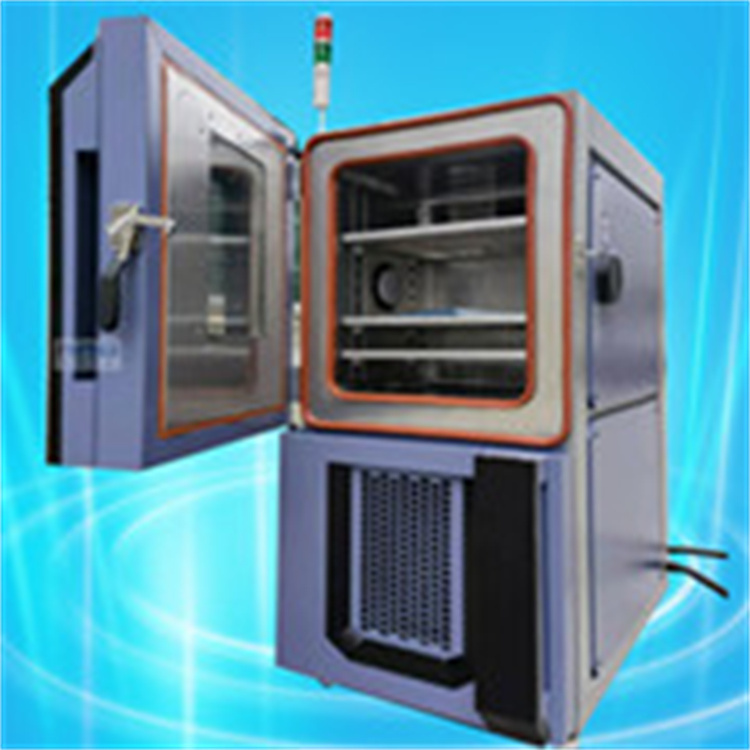

1 整个箱体采用整体结构。箱体结构

2 箱体内侧采用1.0mm进口SUS304B不锈钢板，外侧采用1.0mm 冷轧钢板喷塑，保温材料采用超细玻璃保温棉。

3 大门密封采用双层硅橡胶密封材料。

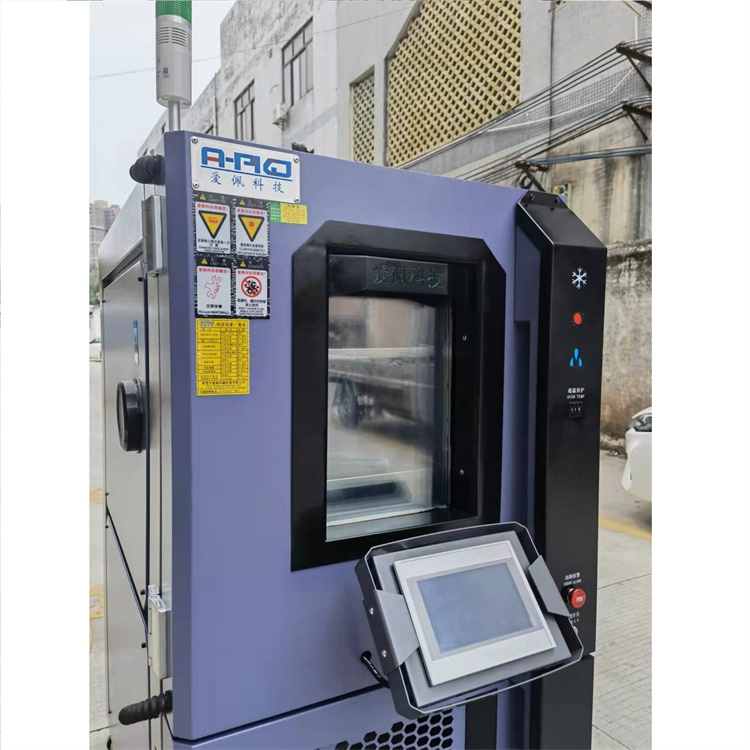

4 观察窗为多层导电膜钢化中空玻璃，尺寸大小为350×500mm为防止低温时玻璃结霜，特设内置式特制安全电压发热丝环绕加热带供电电压36V，并设有照明灯，为观察提供照明。

5 在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。

6 在箱体工作室后侧设置有一个空气调节柜，在其间安装 加湿器、蒸发器、电加热器、风机、风机蜗壳等设备。

7 温度传感器置于出风口。

8 试验箱内的送风方式为上送风下回风方式
