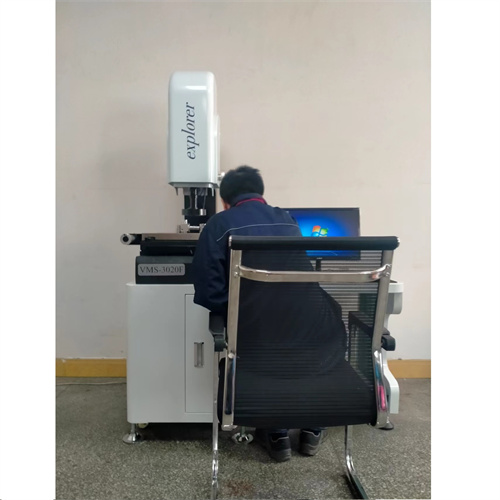

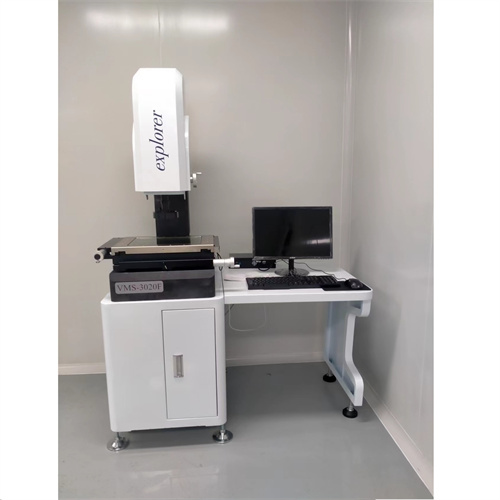

VMS 3020F二次元图像测量仪

  • 产品工艺: VMS 3020F二次元图像测量仪
  • 是否定制:可根据客户实际需求定制
  • 生产厂商:东莞市爱佩试验设备有限公司
  • 生产基地:广东·东莞
  • 定制电话:400-6727-800
 VMS 3020F二次元图像测量仪




       爱佩科技VMS 3020F二次元图像测量仪是建立在CCD数位影像的基础上,依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上专用控制与图形测量软件后,变成了具有软件灵魂的测量大脑,是整个设备的主体。它能快速读取光学尺的位移数值,通过建立在空间几何基础上的软件模块运算,瞬间得出所要的结果;并在屏幕上产生图形,供操作员进行图影对照,从而能够直观地分辨测量结果可能存在的偏差。

影像测量仪是一种由高解析度CCD彩色镜头、连续变倍物镜、彩色显示器、视频十字线显示器、精密光栅尺、多功能数据处理器、数据测量软件与高精密工作台结构组成的高精度光学影像测量仪器。以下是VMS一3020F影像测量仪技术规格书

工作台

X/Y轴行程

300*200mm

Z轴行程

有效空间245调焦行程200工作距离95mm

玻璃台尺寸

330*230mm

金属台

450*320mm

传动型式

XYZ三轴精密V型交叉导轨!X/Y/z

轴光杆传动、

数字测量系统

多功能数据处理可测点、线、圆、角等

测量精度:≤2.5UM+L/200

重复精度:≤2.5UM+L/250

影像瞄准系统

高配变倍镜头/连续放大倍率0.7-4.5X

可选配0.5X物镜,放大倍率15-130X

可选配2X物镜,放大倍率60-460X

进口彩色1/3 CCD摄像机 800TL 放大倍率30-230X

照明系统

表面冷光源与透射光源冷光源、寿命长、软件调节

仪器大小重量

整体尺寸

600*750*1100mm

重量

260KG

仪器选配件

仪器配件

1X筒(选配              0.5X筒(选配

焦鏡

0.7X4.5X                   0.7X4.5X

附加

视频倍率

物方mm

视频倍率

物方视场(mm)

工作距离

0.5X()



2X

15X95X

30X190X

60X380X

203.2

101.6

50.8

7.5X48X

15X96X

30X190X

406.4

203.2

10.61.6

175

96

32


附件2:仪器配置表

VMS-3020F

CCD

高分辨率彩色CCD1/3800TVL

镜头

WM-3D变倍高清晰镜头

软体

NC测量软体(含视频卡、光碟及加密锁

光柵尺

高分辩率光栅尺寸0.0005MM

LED光源

LED冷光源长寿命可调光源(LED上光源,程控下光源)

数据处理器

多功能数据集中型处理盒

导轨

台湾高精度V型导轨

件工作

整体铸造,多次处理一体工作台

基座及机身

00级大理石

附件3:连接电脑建议配置

配件名

品牌/品級

CPU

INTELG630

內存

4GB

主板

DVR H61工业主板

12GB

DVD

金河田ATX

键盘鼠标

力胜套裝

示器

清华同方19

金河田300W
